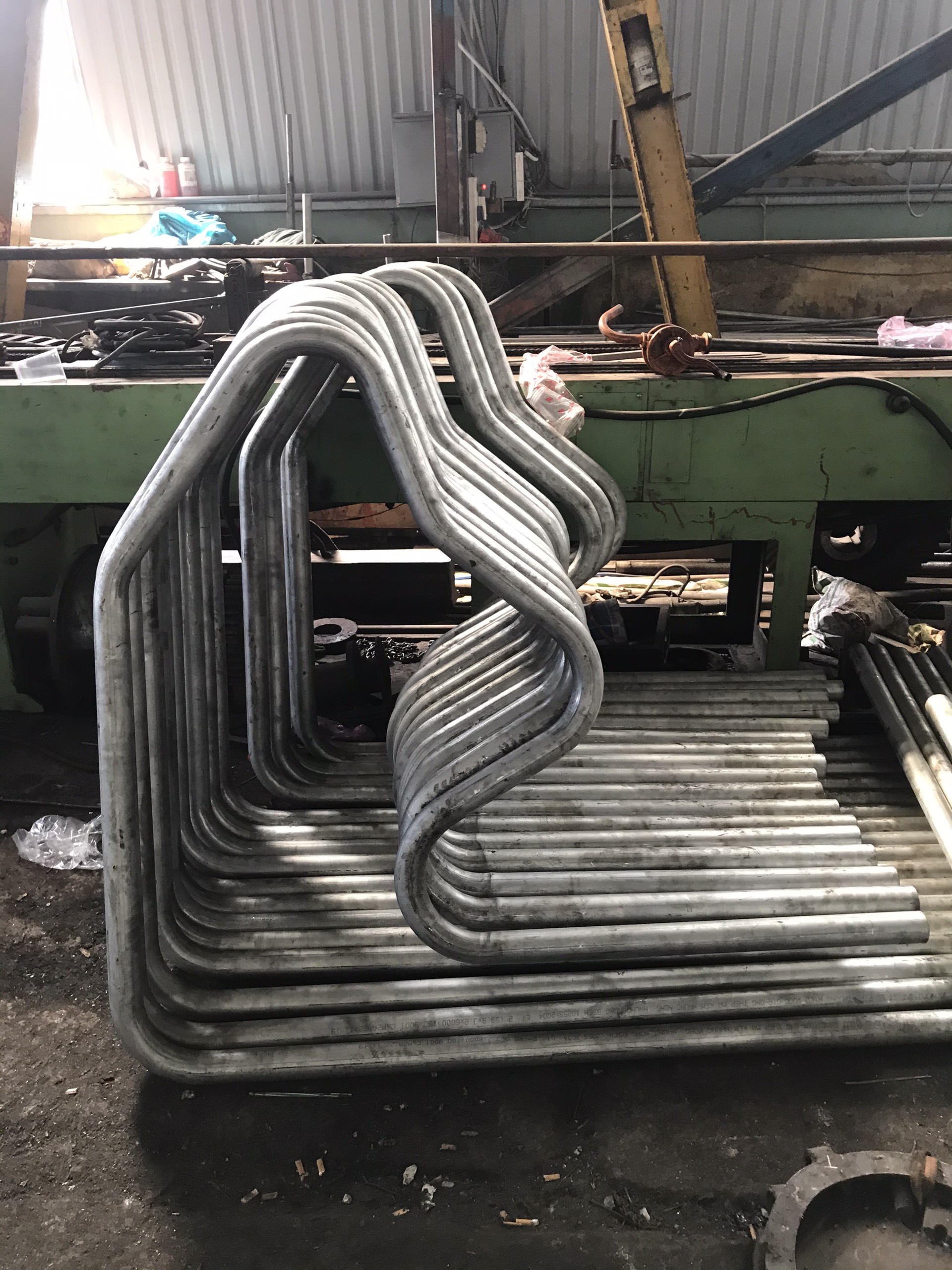

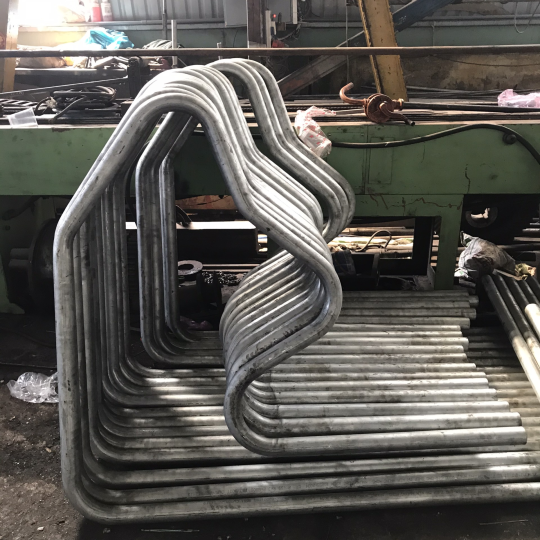

Tổng quan về uốn ống dạng cong

Uốn ống là gì và tại sao cần uốn ống dạng cong?

Uốn ống là quá trình tạo hình ống kim loại hoặc vật liệu khác thành các hình dạng cong, góc, hoặc đường cong theo yêu cầu thiết kế. Thay vì sử dụng các đoạn ống thẳng và phụ kiện kết nối (như khuỷu tay, tê, côn), uốn ống dạng cong mang lại nhiều lợi ích vượt trội.

Tại sao cần uốn ống dạng cong?

• Giảm số lượng mối nối: Giảm thiểu rủi ro rò rỉ, tăng độ bền và tính thẩm mỹ.
• Tối ưu hóa dòng chảy: Các đường cong mềm mại giúp giảm áp lực và cải thiện hiệu suất hệ thống.
• Thiết kế linh hoạt: Cho phép tạo ra các hình dạng phức tạp, đáp ứng yêu cầu thiết kế đa dạng.
• Tiết kiệm chi phí: Giảm chi phí vật liệu (phụ kiện) và nhân công lắp đặt.

Các vật liệu phổ biến được sử dụng để uốn ống

Nhiều loại vật liệu có thể được uốn cong, tùy thuộc vào ứng dụng và yêu cầu kỹ thuật. Dưới đây là một số vật liệu phổ biến:

• Thép carbon: Phổ biến, giá thành hợp lý, độ bền cao, thích hợp cho nhiều ứng dụng công nghiệp.
• Thép không gỉ (inox): Chống ăn mòn, chịu nhiệt tốt, được sử dụng trong ngành thực phẩm, hóa chất, y tế.
• Đồng: Dẫn nhiệt tốt, dễ uốn, thường được dùng trong hệ thống làm lạnh, điều hòa không khí.
• Nhôm: Nhẹ, chống ăn mòn, được sử dụng trong ngành hàng không, ô tô.
• Hợp kim titan: Siêu bền, nhẹ, chống ăn mòn tuyệt vời, ứng dụng trong ngành hàng không vũ trụ và y tế cao cấp.

Ứng dụng rộng rãi của ống uốn cong trong các ngành công nghiệp

Uốn ống dạng cong được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:

• Xây dựng: Hệ thống đường ống dẫn nước, khí, hệ thống thông gió và điều hòa không khí.
• Ô tô: Hệ thống ống xả, ống dẫn nhiên liệu, hệ thống làm mát.
• Hàng không: Ống dẫn nhiên liệu, hệ thống thủy lực.
• Dầu khí: Ống dẫn dầu, khí, hệ thống xử lý.
• Thực phẩm và đồ uống: Hệ thống đường ống vệ sinh cho sản xuất và chế biến.
• Y tế: Thiết bị y tế, hệ thống dẫn khí y tế.
• Nội thất: Khung ghế, tay vịn, đèn trang trí.

Các phương pháp uốn ống dạng cong phổ biến

Uốn bằng máy uốn ống thủy lực

Máy uốn ống thủy lực sử dụng áp lực dầu để tạo lực uốn. Đây là phương pháp phổ biến cho các ống có đường kính lớn và độ dày thành cao. Máy uốn ống thủy lực có nhiều loại, từ loại cầm tay cho đến loại công nghiệp lớn.

Ưu điểm:

• Lực uốn lớn, có thể uốn được ống có kích thước lớn và độ dày cao.
• Giá thành tương đối hợp lý.
• Dễ sử dụng và bảo trì.

Nhược điểm:

• Độ chính xác không cao bằng máy CNC.
• Tốc độ uốn chậm hơn.

Uốn bằng máy uốn ống CNC – Ưu điểm vượt trội

Máy uốn ống CNC (Computer Numerical Control) sử dụng hệ thống điều khiển số để uốn ống theo chương trình được lập trình sẵn. Phương pháp này đảm bảo độ chính xác cao, khả năng lặp lại và hiệu quả sản xuất cao. Uốn ống dạng cong bằng máy CNC đặc biệt phù hợp cho các sản phẩm yêu cầu độ phức tạp và chính xác cao.

Ưu điểm:

• Độ chính xác cực cao.
• Khả năng lặp lại tốt.
• Tốc độ uốn nhanh.
• Uốn được các hình dạng phức tạp.
• Giảm thiểu sai sót do con người.

Nhược điểm:

• Giá thành cao.
• Yêu cầu kỹ thuật viên có trình độ cao để vận hành và lập trình.

Uốn nóng và uốn lạnh: So sánh và ứng dụng phù hợp

Uốn nóng: Ống được gia nhiệt trước khi uốn. Phương pháp này giúp giảm lực uốn cần thiết và ngăn ngừa nứt gãy, đặc biệt phù hợp với các ống có độ dày thành lớn hoặc vật liệu khó uốn.

Uốn lạnh: Ống được uốn ở nhiệt độ phòng. Phương pháp này nhanh chóng, tiết kiệm năng lượng, nhưng đòi hỏi lực uốn lớn hơn và có thể gây biến dạng ống nếu không thực hiện đúng kỹ thuật.

Đặc điểm	Uốn nóng	Uốn lạnh
Nhiệt độ	Gia nhiệt trước khi uốn	Uốn ở nhiệt độ phòng
Lực uốn	Nhỏ hơn	Lớn hơn
Vật liệu	Thích hợp cho vật liệu khó uốn, dày	Thích hợp cho vật liệu dễ uốn, mỏng
Biến dạng	Ít biến dạng hơn	Dễ bị biến dạng hơn nếu không đúng kỹ thuật
Ứng dụng	Ống dày, vật liệu cứng, hình dạng phức tạp	Ống mỏng, vật liệu mềm, hình dạng đơn giản

Các yếu tố ảnh hưởng đến chất lượng uốn ống

Độ dày thành ống và bán kính uốn

Độ dày thành ống và bán kính uốn là hai yếu tố quan trọng ảnh hưởng đến chất lượng uốn. Ống có độ dày thành quá mỏng có thể bị móp méo hoặc nứt gãy khi uốn. Bán kính uốn quá nhỏ so với độ dày thành ống cũng có thể gây ra các vấn đề tương tự.

Lưu ý:

• Chọn ống có độ dày thành phù hợp với bán kính uốn.
• Sử dụng công thức hoặc bảng tra cứu để xác định bán kính uốn tối thiểu cho từng loại ống.

Lựa chọn khuôn uốn phù hợp

Khuôn uốn đóng vai trò quan trọng trong việc định hình ống. Khuôn phải có kích thước và hình dạng phù hợp với ống cần uốn. Khuôn uốn kém chất lượng có thể gây ra các vết xước, móp méo hoặc biến dạng ống.

Lưu ý:

• Sử dụng khuôn uốn được làm từ vật liệu chất lượng cao.
• Đảm bảo khuôn uốn sạch sẽ và không bị hư hỏng.
• Chọn khuôn uốn có bán kính phù hợp với yêu cầu.

Kiểm soát nhiệt độ (đối với uốn nóng)

Đối với phương pháp uốn nóng, việc kiểm soát nhiệt độ là rất quan trọng. Nhiệt độ quá thấp có thể làm ống khó uốn và dễ bị nứt gãy. Nhiệt độ quá cao có thể làm thay đổi tính chất vật liệu của ống.

Lưu ý:

• Sử dụng thiết bị đo nhiệt độ chính xác.
• Tuân thủ hướng dẫn về nhiệt độ uốn cho từng loại vật liệu.
• Gia nhiệt đều cho toàn bộ khu vực cần uốn.

Ưu điểm của việc sử dụng ống uốn dạng cong

Tăng tính thẩm mỹ và thiết kế linh hoạt

Uốn ống dạng cong cho phép tạo ra các thiết kế độc đáo và bắt mắt, đáp ứng yêu cầu thẩm mỹ cao. Thay vì sử dụng các đoạn ống thẳng và phụ kiện kết nối, ống uốn cong mang lại vẻ đẹp liền mạch và tinh tế.

Giảm số lượng mối nối, tăng độ bền và an toàn

Việc giảm số lượng mối nối giúp giảm thiểu rủi ro rò rỉ, đặc biệt quan trọng trong các hệ thống dẫn chất lỏng hoặc khí. Ít mối nối hơn cũng đồng nghĩa với việc giảm chi phí bảo trì và tăng độ bền của hệ thống. Uốn ống dạng cong giúp hệ thống hoạt động an toàn và hiệu quả hơn.

Tối ưu hóa dòng chảy và giảm áp lực trong hệ thống

Các đường cong mềm mại giúp giảm thiểu sự cản trở dòng chảy, giảm áp lực và cải thiện hiệu suất hệ thống. Điều này đặc biệt quan trọng trong các hệ thống dẫn chất lỏng hoặc khí với lưu lượng lớn.
